GGD低壓固定式開關柜：

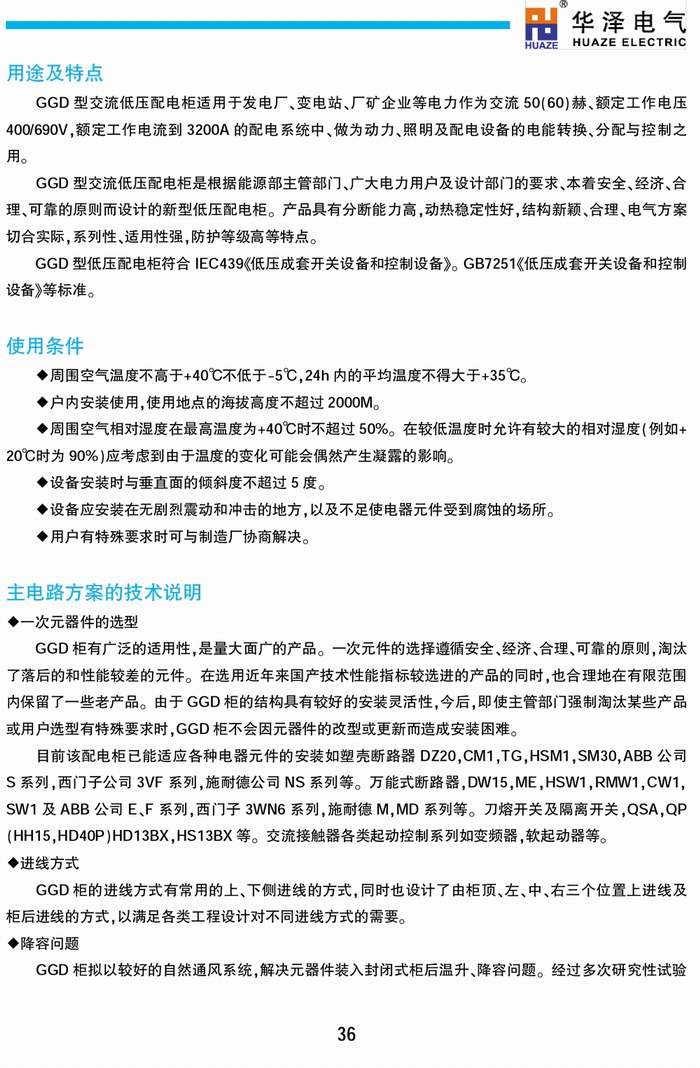

用途及特點
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力作為交流50（60）赫、額定工作電壓400/690V，額定工作電流到3200A的配電系統中、做為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管部門、廣大電力用戶及設計部門的要求、本著安全、經濟、合理、可靠的原則而設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性、適用性強，防護等級高等特點。
GGD型低壓配電柜符合IEC439《低壓成套天關設備和控制設備》。GB7251《低壓成套開關設備和控制設備》等標準。
使用條件
周圍空氣溫度不高于+40攝氏度不低于-5攝氏度，24h內的平均溫度不得大于+35攝氏度。
戶內安裝使用，使用地點的海拔高度不超過2000M。
周圍空氣相對濕度在高溫度為+40攝氏度時不超過50%。在較低溫度時允許有較大的相對濕度（例如+20攝氏度時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。
設備安裝時與垂直面的傾斜度不超過5度。
設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
用戶有特殊要求時可與制造廠商協商解決。
主電路方案的技術說明
一次元器件的選型
GGD柜有較好的適用性，是量大面廣的產品。一次元件的選擇遵循安全、經濟、合理、可靠的原則，淘汰了落后的和性能較差的元件。在選用近年來國產技術性能指標較好的產品的同時，也合理地在有限范圍內保留了一些老產品。由于GGD柜的結構具有較好的安裝靈活性，今后，即使主管部門強制淘汰某些產品或用戶選型有特殊要求時，GGD柜不會因元器件的改型或更新而選成安裝困難。
GGD柜的進線方式有常用的上、下側進線的方式，同時也設計了由柜頂、左、中、右三個位置上進線及柜后進線的方式，以滿足各類工程設計對不同進線方式的需要。
降容問題

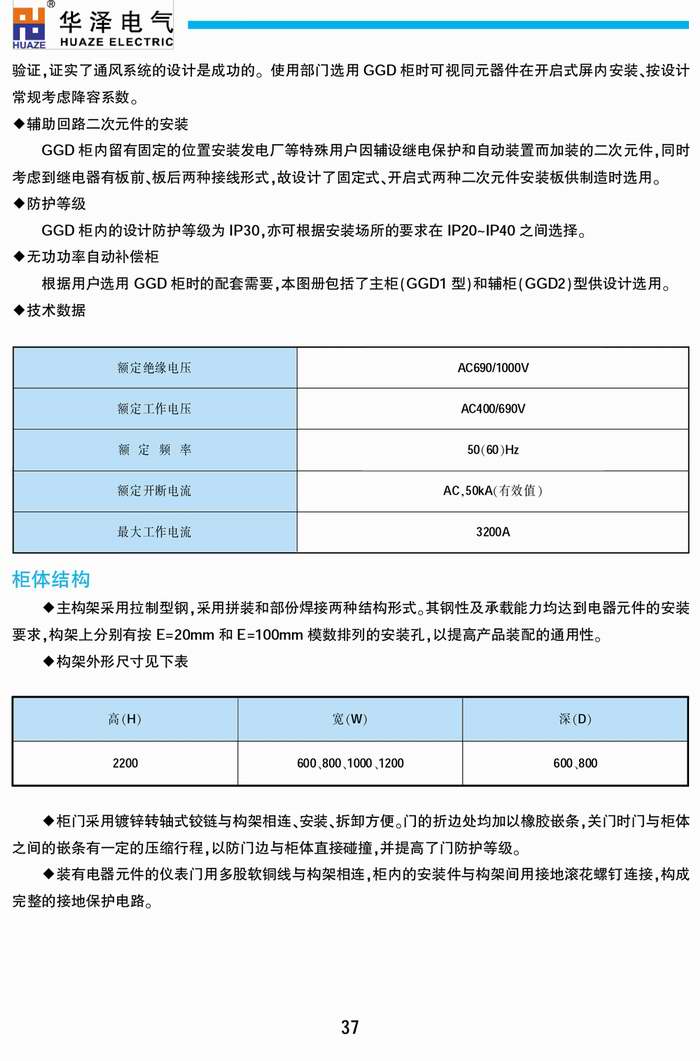

GGD柜擬以較好的自然通風系統，解決元器件裝入封閉式柜后溫升、降容問題。經過多次研究試驗驗證，證實了通風系統的設計是成功的。使用部門選用GGD柜時可視同元器件在開啟式屏內安裝、按設計常規考慮降容系數。
輔助回路二次元件的安裝
GGD柜內留有固定的位置安裝發電廠等特殊用戶因輔設繼電保護和自動裝置而加裝的二次元件，同時考慮到繼電器有板前、板后兩種接線形式，故設計了固定式、開啟式兩種二次元件安裝板供制造時使用。
防護等級
GGD柜內的設計防護等級為IP30，變可根據安裝場所的要求在IP20-IP40之間選擇。
無功功率自動補償柜
根據用戶選用GGD柜時的配套需要，本圖冊包括了主柜（GGD1型）和輔柜（GGD2）型供設計選用。
